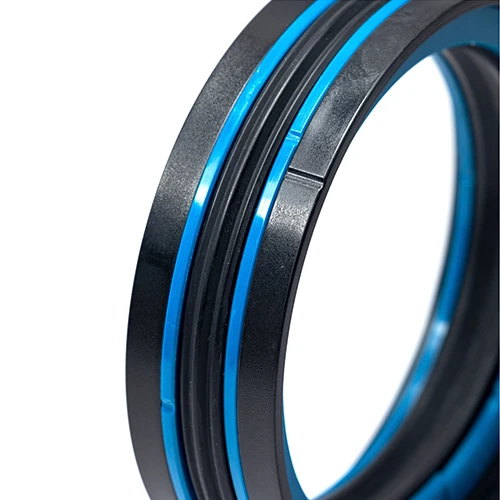

Standartiniai dvigubo veikimo kompaktiški stūmoklio sandarikliai

Struktūrinė kompozicija

1. Stumdomas žiedas

• Funkcija: Stumdomas žiedas yra pagrindinė sandarinimo elemento dalis. Jis tiesiogiai liečiasi su cilindro sienele ir yra atsakingas už sandarumo palaikymą, kai stūmoklis juda.
• Medžiaga: Stumdomi žiedai dažniausiai gaminami iš nusidėvėjimui atsparių medžiagų, tokių kaip politetrafluoretilenas (PTFE) arba termoplastinis poliuretanas (TPU), kad būtų užtikrintas ilgaamžiškumas ir sandarumas esant aukštam slėgiui ir aukštai temperatūrai.

2. Energizatorius

• Funkcija: aktyvatorius dažniausiai pagamintas iš elastingų medžiagų, tokių kaip nitrilo guma (NBR) arba poliamidas (PA). Pagrindinė jo funkcija yra deformuotis montuojant, taip suteikiant pakankamai jėgos, kad slydimo žiedas būtų dinamiškas kartu su cilindro sienele. Sandarinimo kontaktas.
• Konstrukcija: Aktyvatoriaus konstrukcija užtikrina, kad esant statinėms sąlygoms, slydimo žiedas gali palaikyti gerą kontaktą su sandarinimo korpuso grioveliu, kad būtų išvengta nuotėkio.

3. Žiedai nuo išspaudimo

• Funkcija: Antiekstruziniai žiedai yra skirti apsaugoti nuo slankiojančio žiedo išspaudimo ar deformacijos esant aukštam slėgiui. Jie suteikia papildomą atramą, kad būtų užtikrintas sandarinimo elemento vientisumas.
• Vieta: Antiekstruzinis žiedas paprastai yra tarp slankiojo žiedo ir aktyvatoriaus arba sandarinimo elemento išorėje, kad būtų atsparus išoriniam slėgiui.

4. Sandarinimo korpuso griovelis

• Funkcija: sandariklio korpuso griovelis yra vieta, kurioje sumontuotas stūmoklio sandariklis. Jo forma ir dydis turi atitikti sandarinimo elementą, kad būtų užtikrintas teisingas montavimas ir sandarinimo efektas.
• Paviršiaus apdorojimas: Korpuso griovelio paviršiaus šiurkštumas yra labai svarbus sandarinimo efektyvumui ir turi būti tiksliai apibrėžtas, kad būtų užtikrintas geriausias sandarinimo efektas.

5. Tepimo plėvelė

• Funkcija: tarp dvigubo veikimo stūmoklio sandariklio ir cilindro sienelės gali susidaryti storesnė tepimo plėvelė, kuri padeda sumažinti trintį ir susidėvėjimą bei pailgina sandarinimo elemento tarnavimo laiką.
• Sąlygos: Kadangi dvigubo veikimo stūmokliai paprastai turi tą patį skystį iš abiejų pusių, daugeliu atvejų ši tepimo plėvelė yra priimtina.

6. Pritaikymo dizainas

• Suderinamumas: kai kurių dvigubo veikimo stūmoklių sandariklių konstrukcija leidžia jiems turėti tuos pačius korpuso matmenis kaip ir senesnius sandarinimo žiedus, todėl juos lengva pakeisti iš O-žiedų į stūmoklio sandariklius, neatliekant esminių esamų sistemų pakeitimų.

Taikymo scenarijai

1. Statybinė technika
Statybinėse mašinose, tokiose kaip ekskavatoriai, krautuvai, buldozeriai, greideriai, savivarčiai, šakiniai krautuvai, krautuvai ir kt., Standartiniai dvigubo veikimo kompaktiški stūmokliniai sandarikliai naudojami hidraulinių cilindrų sandarumui palaikyti, kad būtų užtikrintas efektyvus mašinos veikimas ir darbo sauga.

2. Žemės ūkio technika
Žemės ūkio mašinos, tokios kaip traktoriai, kombainai, sodintuvai ir kita žemės ūkio įranga, remiasi šiais sandarinimo elementais, kad apsaugotų hidraulines sistemas nuo užteršimo ir nuotėkio, taip padidinant žemės ūkio gamybos efektyvumą.

3. Pramonės mašinos
Pramoninėse mašinose ir automatikos įrangoje, pvz., hidrauliniuose presuose, liejimo mašinose, štampavimo įrangoje ir kitose sunkiose mašinose, dvigubo veikimo kompaktiški stūmokliniai sandarikliai naudojami hidraulinių sistemų stabilumui ir patikimumui palaikyti.

4. Taikymas automobiliams
Automobilių pramonėje šie sandarinimo elementai naudojami stabdžių sistemose, pakabos sistemose, vairo stiprintuvo sistemose ir kitose hidraulinėse ar pneumatinėse sistemose, siekiant pagerinti transporto priemonės veikimą ir saugumą.

5. Kasybos įranga
Kasybos ir kasimo įrangoje, pavyzdžiui, grandikliuose, kasybos sunkvežimiuose, gręžimo įrangoje ir kt., šie sandarinimo elementai palaiko hidraulinių sistemų vientisumą atšiaurioje požeminėje aplinkoje.

Produkto informacija

* Specialus priminimas, jei jums reikia šio gaminio arba jus domina, susisiekite su mumis ir pateikite atitinkamus brėžinio matmenis, kad galėtume jums padėti.
